EMMOS
CONCEPTION / DESCRIPTIF :
Les tourelles d’extraction F400 à rejet horizontal ou vertical, sont destinées à l’extraction d’air des cuisines professionnelles et tous autres locaux (tertiaires, industriels…) ayant besoin d’une ventilation et/ou de désenfumage. La gamme se décline en 10 modèles couvrant une plage de débits de 300 à 20 000 m3/h pour des pressions de 50 à 750Pa.
feuillets commerciaux :
notices :
objets bim :
Close
Tourelle F400
ALVYRAL
CONCEPTION / FABRICATION :
Les caissons d’extraction F400 ALVYRAL sont destinés à l’extraction d’air des cuisines professionnelles et tous autres locaux (tertiaires, industriels…) ayant besoin d’une ventilation et/ou de désenfumage. La gamme se décline en 8 modèles couvrant une plage de débits de 200 à 19 000 m³/h pour des pressions de 50 à 1100Pa. Installation possible avec axe moteur en position verticale ou horizontale.
L’enveloppe est constituée de panneaux en acier galvanisé simple paroi (isolation double paroi en option)
avec trappe d’accès sur une face. Turbine double ouïe à réaction en acier galvanisé.
En standard, le caisson est proposé :
– Manchette lisse de raccordement au refoulement.
– Aspiration et refoulement à 90°. Plénum de raccordement aspiration en option (voir accessoires et options).
– Version avec capot moteur simple paroi en acier galvanisé.
Moteur à bride IP55 classe F, hors du flux d’air et ventilé (pour les caissons ALVYRAL avec capot moteur).
– Monophasé 230V, 1 vitesse
– Triphasé 230 / 400V, 1 vitesse
– Triphasé 400V, 2 vitesses Dalhander (rapport 1/2) ou bobinages séparés (rapport 2/3-1/3).
feuillets commerciaux :
notices :
objets bim :
Close
Caisson F400 turbine à réaction
PYRAL A
CONCEPTION / FABRICATION :
L’enveloppe est constituée de panneaux autoporteurs en acier galvanisé. Les panneaux latéraux sont fixés par des écrous 6 pans, permettant l’accès au groupe motoventilateur.
Isolation double paroi en option.
En standard, le caisson est proposé :
– Manchette lisse de raccordement à l’aspiration et au refoulement.
– Pieds supports en acier galvanisé permettant la fixation au sol ou le montage de plots antivibratils.
– “Aspiration et refoulement” en ligne et servitude droite (refoulement du ventilateur vertical et/ou servitude gauche sur demande).
Installation possible en position verticale sur les PYRAL 2500 – 3500.
Turbine double ouïe à action en acier galvanisé.
Moteur à pattes IP55 classe F, intégré dans l’enveloppe, hors du flux d’air et ventilé.
– Triphasé 400V, 1 vitesse, haute efficacité IE2.
– Triphasé 400V, 2 vitesses Dalhander (rapport 1/2) ou bobinages séparés (rapport 2/3 – 1/3).
Transmission par poulies et courroie(s).
Protection par un carter en acier galvanisé.
feuillets commerciaux :
notices :
courbes :
objets bim :
PYRAL A – 1 vitesse tri 400V 4 pôles
PYRAL A – 2 vitesses dalhander 4/8 pôles
PYRAL A – 2 vitesses bobinages séparés 4/6 pôles
Close
Caisson F400 turbine à action

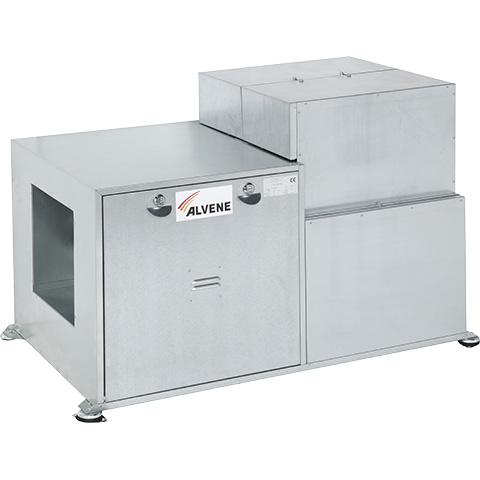

PYRAL R
CONCEPTION / FABRICATION :
L’enveloppe est constituée de panneaux autoporteurs en acier galvanisé. Les panneaux latéraux sont fixés par 4 vis quart de tour, permettant l’accès au groupe motoventilateur. Isolation double paroi en option.
En standard, le caisson est proposé :
– Manchette lisse de raccordement à l’aspiration et au refoulement.
– Pieds supports en acier galvanisé permettant la fixation au sol ou le montage de plots anti-vibratiles.
– “Aspiration et refoulement” en ligne et servitude droite (refoulement du ventilateur vertical et/ou servitude gauche sur demande).
Turbine double ouïe à réaction en acier galvanisé.
Moteur à pattes IP55 classe F, intégré dans l’enveloppe, hors du flux d’air et ventilé.
– Monophasé 230V, 1 vitesse
– Triphasé 400V, 1 vitesse
– Triphasé 400V, 2 vitesses Dalhander (rapport 1/2) ou bobinages séparés (rapport 2/3 – 1/3).
Transmission par poulies et courroie(s).
Protection par un carter en acier galvanisé.
feuillets commerciaux :
courbes :
objets bim :
PYRAL R – 1 vitesse tri 400V 4 pôles
PYRAL R – 1 vitesse tri 400V 2 pôles
PYRAL R 2 vitesses dahlander 4/8 pôles
PYRAL R 2 vitesses dahlander 2/4 pôles
PYRAL R 2 vitesses bobinages séparés 4/6 pôles
Close
Caisson F400 turbine à réaction
