HOTTE CENTRALE SIMPLE FLUX
STATIQUE OU DYNAMIQUE
HAUTEUR DE CAPTEUR : 380mm ou 530mm

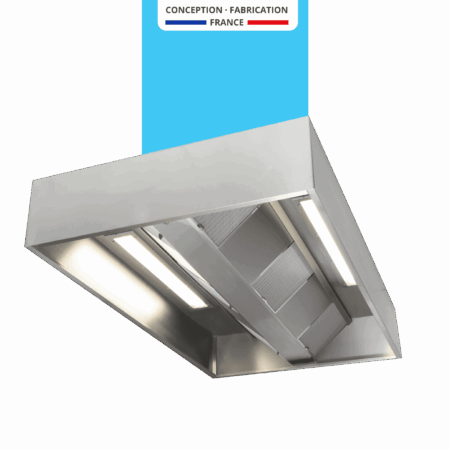

DUOLINE SF
Filtre chevron
EXISTE AUSSI EN VERSIONS :
CONCEPTION / FABRICATION
La hotte centrale DUOLINE SF, sans cloison intérieure, est destinée à être installée au-dessus de fourneaux centraux de faibles largeurs.
Les hottes DUOLINE SF 13 et 15 existent en plusieurs longueurs monoblocs (1000mm à 3000mm) statique ou dynamique.
Les hottes DUOLINE SF 19 sont monoblocs pour les longueurs 1000mm et 1500mm.
Les longueurs supérieures sont réalisées par assemblage d’éléments monoblocs*, vissés entre eux, sans visserie apparente sur les faces extérieures et dans le
volume de cantonnement.
Un profil support est intégré à chaque extrémité de l’élément monobloc, permettant de le suspendre par tiges filetées ØM8.
Le mode de fabrication retenu, avec plis retournés sur toutes les parties visibles, assure une finition exempte de bavures et de parties saillantes.
*voir tableau de modularité p. 299
L’ensemble des pièces visibles est réalisé en acier inoxydable austénitique, finition brossée deux faces, grain 220 avec PVC de protection.
La conception des joues évite tous marquages sur les faces extérieures. Elles sont assemblées par goujons thermo-soudés et écrous.
Filtres à chevrons 398x498x25mm avec cadre et poignée en acier inoxydable, média galvanisé (débit de 1100m3 /h par filtre). En option, filtres tout inox (débit de
1100m3 /h par filtre), filtres chocs (débit de 800m3 /h par filtre) ou filtres HE (haute efficacité, débit de 500m³/h).
Plaques neutres 398x498x25mm en acier inoxydable.
Chaque capteur monobloc est étanche, et muni, en partie inférieure, d’un bouchon de purge en acier inoxydable G3/8 afin d’évacuer les graisses et condensats.

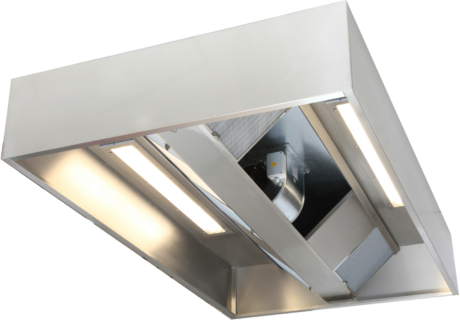

MOTORISATION (version dynamique)
Les hottes dynamiques sont équipées de moto-ventilateur à entraînement direct, conformes à la directive ErP 2015.
Facilement démontable, le moto-ventilateur est fixé par goujons thermo-soudés et équerres.
Position du ventilateur :
• En standard : monté en position supérieure centrée
• En option : position décentrée
Nota : Les hottes de 3000mm sont composées en standard d’un module 2000+1000mm à assembler sur site. Longueur 3000mm monobloc possible en option.
