HOTTE LAVERIE SIMPLE FLUX
STATIQUE OU DYNAMIQUE
HAUTEUR DE CAPTEUR : 380mm ou 530mm
LUDILAV OPALAV
Filtre à condensation
Les hottes professionnelles simple flux LUDILAV et OPALAV sont destinées à extraire efficacement les vapeurs et la chaleur générées par les lave-vaisselles.
CONCEPTION / FABRICATION
Les hottes LUDILAV et OPALAV existent en plusieurs longueurs (500mm à 3000mm) monoblocs statique ou dynamique.
Les longueurs supérieures sont réalisées par assemblage d’éléments monoblocs*, vissés entre eux, sans visserie apparente sur les faces extérieures et dans le volume de cantonnement.
Ces hottes existent en simple (S) et en double (D) captations.
Simple captation : Hotte simple captation, filtres condensation 398x498x25mm avec cadre en acier inoxydable, (débit de 1100m3 /h par filtre), plaques neutres 398x498x25mm en acier inoxydable.
Double captation : Hotte double captation, filtres condensation 398x498x25mm avec cadre et poignée en acier inoxydable austénitique, (débit de 1100m3/h par filtre) et plaque neutre 398x498x25mm en acier inoxydable sur l’avant et l’arrière, permettant une efficacité optimale pour les machines à laver de grande profondeur.
*voir tableau de modularité p. 299
Un profil support est intégré à chaque extrémité de l’élément monobloc, permettant de le suspendre par tiges filetées ØM8.
Le mode de fabrication retenu, avec plis retournés sur toutes les parties visibles, assure une finition exempte de bavures et de parties saillantes.
L’ensemble des pièces visibles ainsi que l’arrière du capteur sont réalisés en acier inoxydable austénitique, finition brossée deux faces, grain 220 avec PVC de protection.
La conception des joues évite tous marquages sur les faces extérieures. Elles sont assemblées par goujons thermo-soudés et écrous.
Chaque capteur monobloc est étanche, et muni, en partie inférieure, d’un bouchon de purge en acier inoxydable G3/8 afin d’évacuer les graisses et condensats.

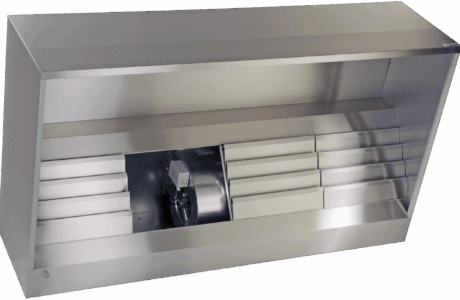

MOTORISATION (version dynamique)
De conception et de fabrication identiques aux hottes statiques, les hottes dynamiques sont équipées d’un moto-ventilateur à entraînement direct, conformes à la directive ErP 2015.
Facilement démontable, le moto-ventilateur est fixé par goujons thermo-soudés et équerres.
Position du ventilateur :
- En standard : Monté en position supérieure centrée
- Sur demande : Monté en position arrière centrée
- En option : position supérieure ou arrière décentrée.
Nota : Afin de garantir une efficacité optimale sur la version motorisée, la longueur de la hotte ne devra pas être supérieure à 3000mm.
