HOTTE FOUR SIMPLE FLUX
STATIQUE OU DYNAMIQUE
HAUTEUR DE CAPTEUR : 380mm ou 530mm

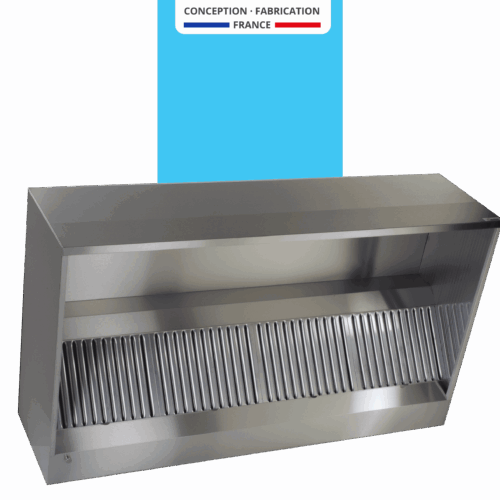

LUDIFOUR OPAFOUR
Filtre choc
Les hottes professionnelles simple flux LUDIFOUR et OPAFOUR sont destinées à extraire efficacement les vapeurs et la chaleur générées par les fours.
CONCEPTION / FABRICATION
Les hottes LUDIFOUR et OPAFOUR existent en plusieurs longueurs monoblocs (1000mm à 3000mm).
Les longueurs supérieures sont réalisées par assemblage d’éléments monoblocs*, vissés entre eux, sans visserie apparente sur les faces extérieures et dans le volume des cantonnements.
Ces hottes existent en simple (S) et en double (D) captations.
Hotte simple captation : filtres choc 398x498x25mm avec cadre et poignée en acier inoxydable austénitique, (débit de 800m3 /h par filtre), plaques neutres 398x498x25mm en acier inoxydable.
Hotte double captation : filtres choc 398x498x25mm avec cadre et poignée en acier inoxydable austénitique, (débit de 800m3 /h par filtre) et plaque neutre 398x498x25mm en acier inoxydable sur l’avant et l’arrière, permettant une efficacité optimale pour les fours de grande profondeur ainsi que les fours munis d’évents.
*voir tableau de modularité p. 299
Un profil support est intégré à chaque extrémité de l’élément monobloc, permettant de le suspendre par tiges filetées ØM8.
Le mode de fabrication retenu, avec plis retournés sur toutes les parties visibles, assure une finition exempte de bavures et de parties saillantes.
L’ensemble des pièces visibles est réalisé en acier inoxydable austénitique, finition brossée deux faces, grain 220 avec PVC de protection.
La conception des joues évite tous marquages sur les faces extérieures. Elles sont assemblées par goujons thermo-soudés et écrous.
Chaque capteur monobloc est muni, en partie inférieure, d’un bouchon de purge en acier inoxydable G3/8 afin d’évacuer les graisses et les condensats.

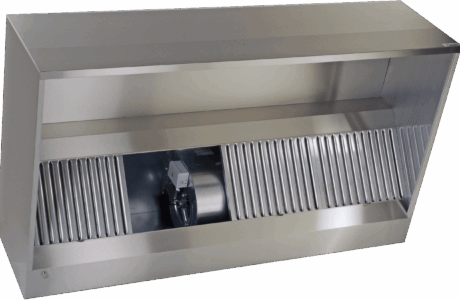

MOTORISATION (version dynamique)
Les hottes dynamiques sont équipées de moto-ventilateur à entraînement direct, conformes à la directive ErP 2015.
Facilement démontable, le moto-ventilateur est fixé par goujons thermo-soudés et équerres.
Position du ventilateur :
- En standard : Monté en position supérieure centrée
- Sur demande : Monté en position arrière centrée
- En option : position supérieure ou arrière décentrée.
Nota : Afin de garantir une efficacité optimale sur la version motorisée, la longueur de la hotte ne devra pas être supérieure à 3000mm.
