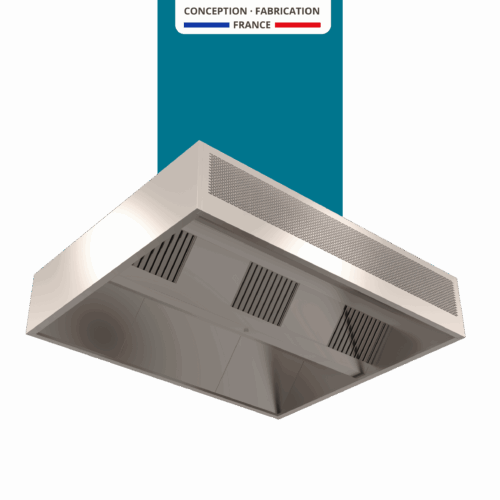

DUOTECH AC

Les hottes DUOTECH sont fabriquées en conformité avec la norme NF EN 16282.

Ces hottes centrales, sans cloison intérieure, sont destinées à être installée au-dessus de fourneaux centraux de faibles largeurs.

La hotte DUOTECH AC est monobloc pour les longueurs 1070 et 1570mm. Les longueurs supérieures sont réalisées par assemblage d’éléments monoblocs*, vissés entre eux, sans visserie apparente sur les faces extérieures et dans le volume de cantonnement.

Les angles inférieurs de capteur sont soudés, assurant ainsi une étanchéité parfaite.

Un profil support est intégré à chaque extrémité de l’élément monobloc, permettant de le suspendre par tiges filetées ØM8.

L’ensemble des pièces est réalisé en acier inoxydable austénitique, finition brossée grain 220 sur les deux faces avec PVC de protection.

*voir tableau de modularité p. 299

Les flasques latérales (joues) sont composées d’un panneau bac d’épaisseur 35mm, et d’une double peau. Les angles des panneaux sont soudés.

Filtres chocs 398x498x25mm avec cadre et poignée en acier inoxydable (débit de 800m³/h). En option filtres HE (haute efficacité, débit de 500m³/h). Plaques neutres 398x498x25mm en acier inoxydable.

Chaque capteur monobloc est étanche, et muni, en partie inférieure, d’un bouchon de purge en acier inoxydable G3/4 afin d’évacuer les graisses et condensats.

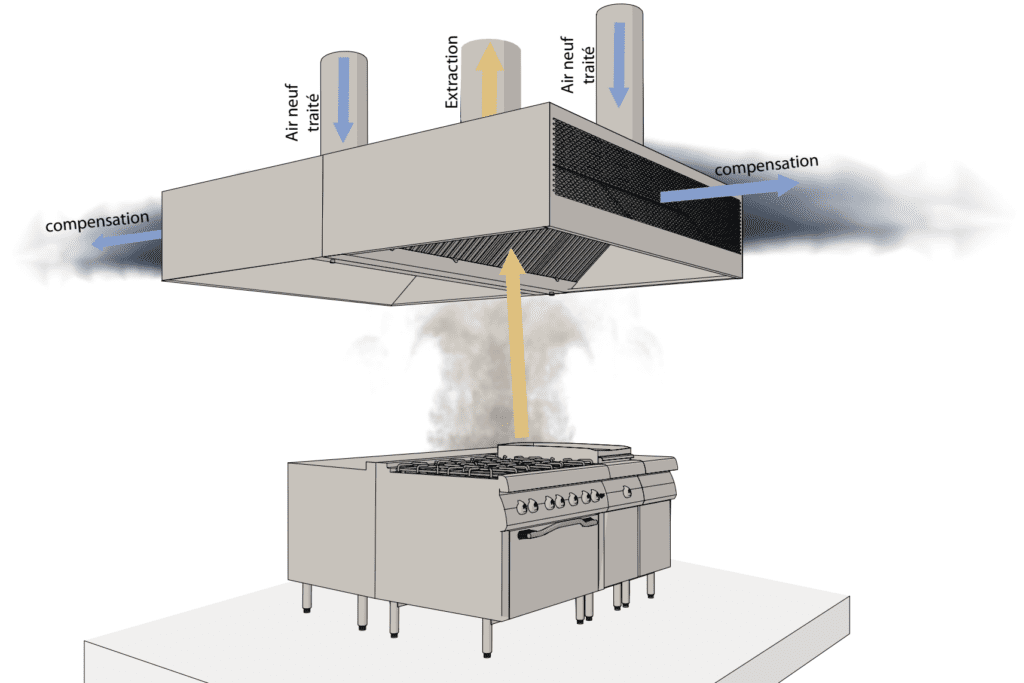

Les plénums de compensation sont isolés en mousse M1. Les façades avant reçoivent un système de diffusion du débit d’air de compensation. L’accès à ces plénums est facilité par des panneaux amovibles rendant l’assemblage des modules plus facile.
