HOTTE SIMPLE FLUX
STATIQUE OU DYNAMIQUE
HAUTEUR DE CAPTEUR : 290mm

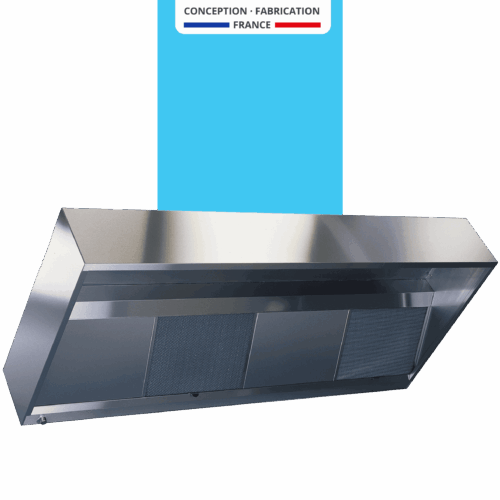

CAPTINE
Filtre chevron
CONCEPTION / FABRICATION
La hotte CAPTINE existe en plusieurs longueurs monoblocs statique (500 à 3000mm) ou dynamique (1000 à 1500mm).
L’assemblage des différentes pièces est réalisé sans aucune visserie apparente.
Le mode de fabrication retenu, avec plis retournés sur toutes les parties visibles, assure une finition exempte de bavures et de parties saillantes.
L’ensemble des pièces visibles est réalisé en acier inoxydable austénitique, finition brossée grain 220 sur les 2 faces avec PVC de protection.
Les flasques latérales (joues) sont assemblées par goujons thermo-soudés et écrous.
Filtres chevrons 398x498x25mm avec cadre et poignée en acier inoxydable, média galvanisé (débit de 1100m3 /h par filtre). En option, filtres tout inox (débit de 1100m3 /h par filtre), filtres chocs (débit de 800m3 /h par filtre) ou filtres HE (haute efficacité, débit de 500m³/h).
Plaques neutres 398x498x25mm en acier inoxydable.
Chaque capteur monobloc est étanche, et muni en partie inférieure, d’un bouchon de purge en acier inoxydable G3/8 afin d’évacuer les graisses et les condensats.
Les capteurs et hottes centraux sont constitués de deux éléments adossés, avec cloison centrale, à assembler entre eux avec la visserie fournie.

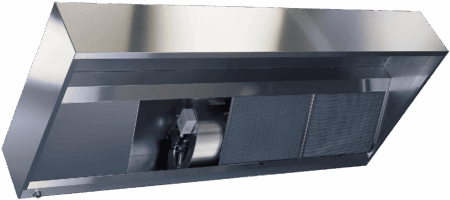

MOTORISATION (version dynamique)
Le capteur / hotte, dans sa version motorisée, est équipé d’un ventilateur double ouïe à action avec moteur à rotor extérieur RE 080-2PM, conforme à la directive ErP 2015.
Nota : Afin de garantir une efficacité optimale sur la version motorisée, la longueur de la hotte ne devra pas être supérieure à 1500mm.
