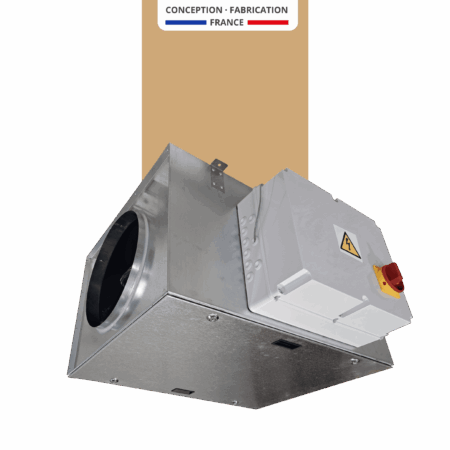

CAISSON DE VENTILATION
AÉRO-RÉCHAUFFEUR ÉLECTRIQUE
AUTORÉGULÉ
ALVITHERM
CONCEPTION / FABRICATION
L’enveloppe est constituée de panneaux autoporteurs enacier galvanisé, avec isolation double paroi épaisseur 15 mm. L’accès aux éléments du caisson est facilité par une trappe munie de poignées et de vis quart de tour, l’étanchéité étant assurée par un joint.
Virole de raccordement à l’aspiration et au refoulement, orientation en ligne.
Equipé d’un filtre synthétique G4 (95% gravimétrique) monté sur glissières, d’un moto ventilateur, d’une batterie électrique, d’un pressostat de contrôle de débit et
d’une armoire électrique pour la régulation. La batterie électrique est protégée par deux thermostats de sécurité (1 manuel, 1 auto).
Un boitier avec écran tactile sert d’interface avec l’armoire de régulation.
Des sondes de gaine et d’ambiance permettent la régulation sur la température de soufflage.
PRINCIPE DE FONCTIONNEMENT
Caisson de traitement d’air avec batterie électrique autorégulée.
- Température de consigne réglable de +0°C à +40°C.
- Post ventilation automatique à la mise à l’arrêt du système.
- Programmation hebdomadaire.
- Programmation possible de 6 plages horaires et de 2 températures de consigne : confort et économique.
- Variation possible de la vitesse de rotation du motoventilateur (un seuil mini est prévu pour la protection de la batterie).
2 modes de fonctionnement sont disponibles :
MODE AÉROTHERME : Régulation automatique de la vitesse de rotation du moto-ventilateur et de la puissance de la batterie électrique.
MODE COMPENSATION : Régulation automatique de la batterie électrique. Gestion de la vitesse de rotation du moto-ventilateur par le caisson d’extraction pilote.
MOTORISATION
Les caissons ALVITHERM sont proposés avec des motoventilateurs double ouïe à action en acier galvanisé IP 55, classe F, conforme à la directive ErP 2015. Boîte de raccordement plexo fixée sur la volute. Moteur EC à rotor extérieur fixé sur un arbre monté sur silentblocs. Alimentation monophasée 230V, fréquence 50 Hz.
ÉCRAN TACTILE
Avec son nouvel écran tactile, le système est pilotable depuis une interface intuitive et ludique. Les modes de fonctionnement, les consignes de température et de vitesse, la programmation horaire et d’autres réglages, sont accessibles depuis l’écran.
AVANTAGES
- Simplicité de mise en œuvre, grâce à son armoire de régulation intégrée.
- Confort d’utilisation 2 étages de chauffage et ventilation variable.
- Utilisation possible en compensation, asservie à une extraction de cuisine (entrée 0-10V).

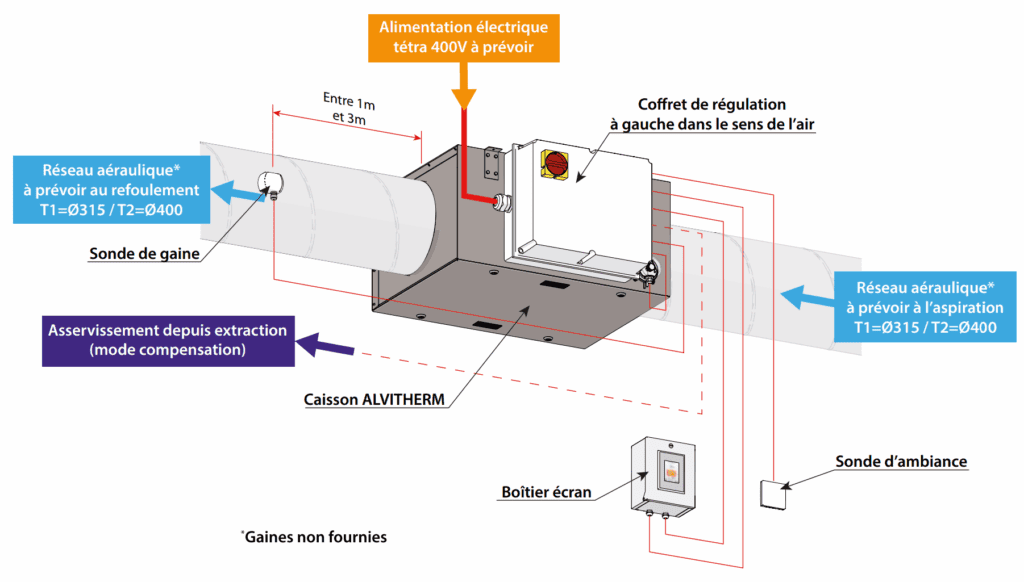

SCHÉMA DE PRINCIPE
